メダカ用ファンコン？

by izumi · 公開済み 2026年5月10日 · 更新済み 2026年5月29日

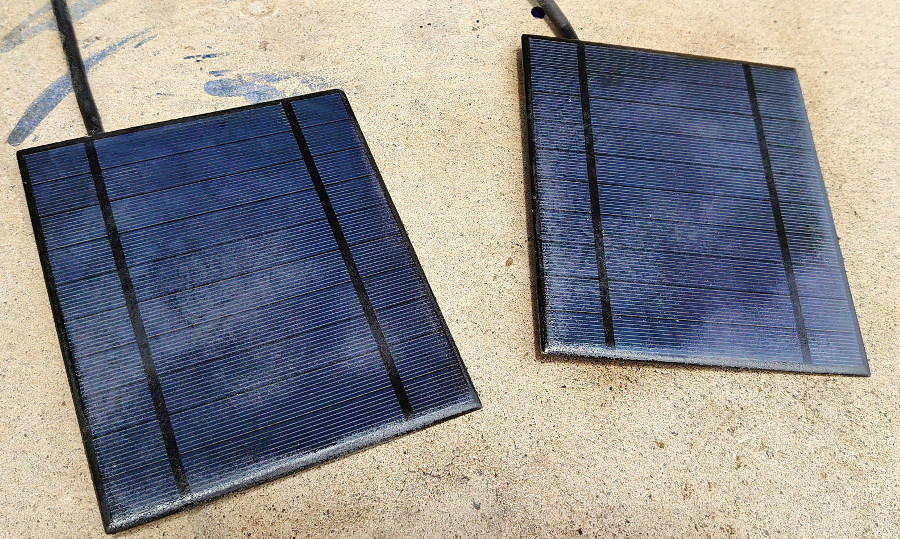

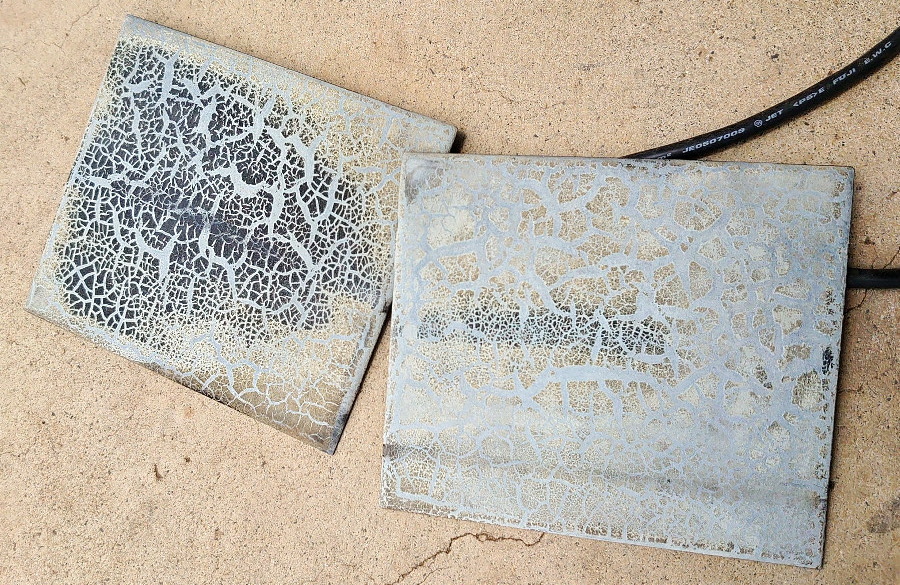

夏になるとどうしても蓮鉢の水温が上がっちゃうので、上にダイソーのUSBファンを置いて、太陽光パネルから電源引っ張ってきて回してるけども、太陽光パネルはピーク時 2枚で5V1A超えるくらいは出るんだけど、ちょっとでも陰ると急激に出力下がっちゃう。
今までは2つの蓮鉢に各々ファンを付けて、それらを電源に並列に付けてるけど、電圧が下がったとき、片方は回ってるけど、片方はゆらゆら動いてるだけ、ってことがままあるので、なるべく両方とも回転するようにPICで電源を分配してみることに。片方づつなら動くでしょ、って感じで。

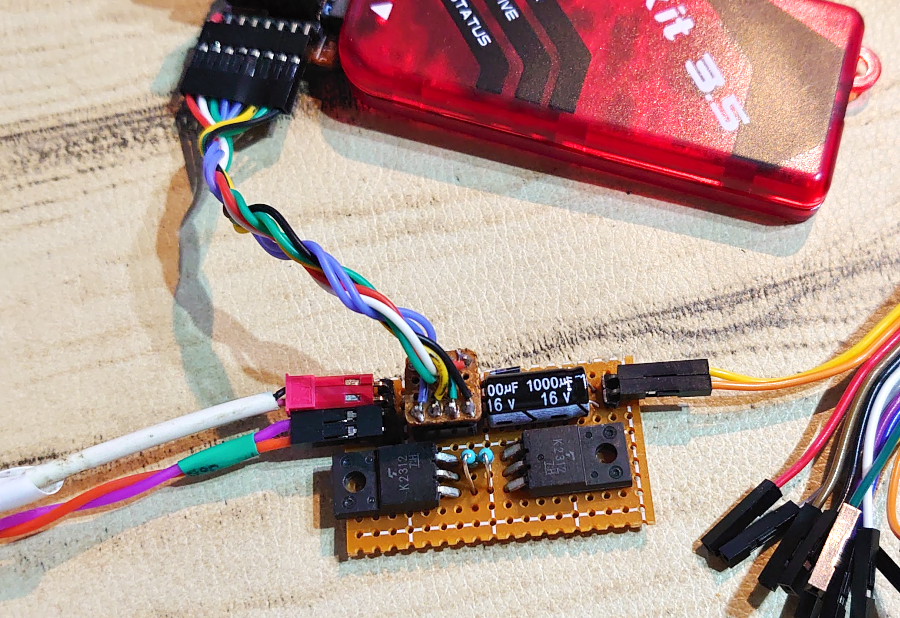

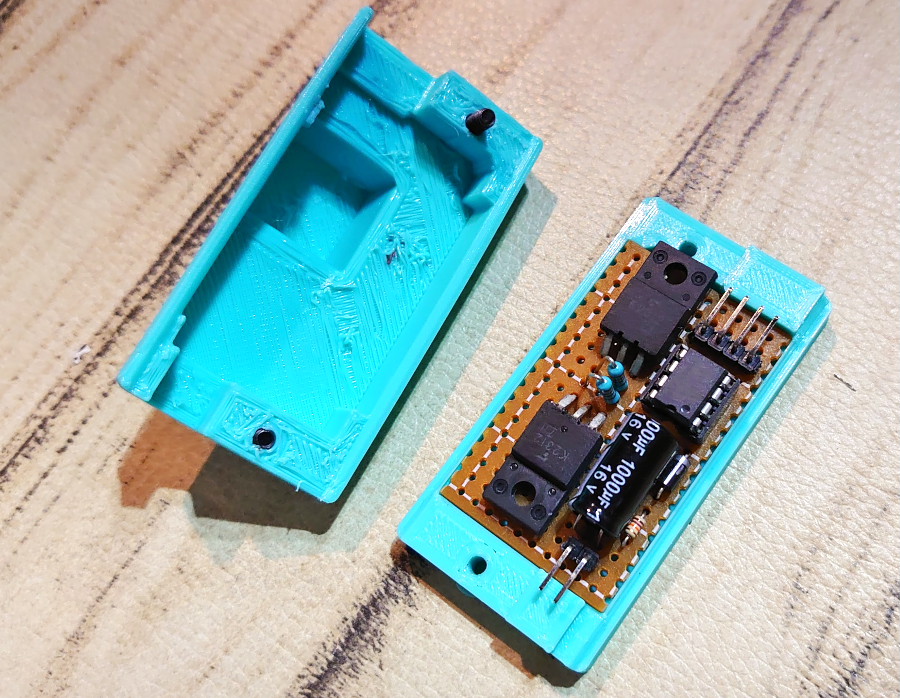

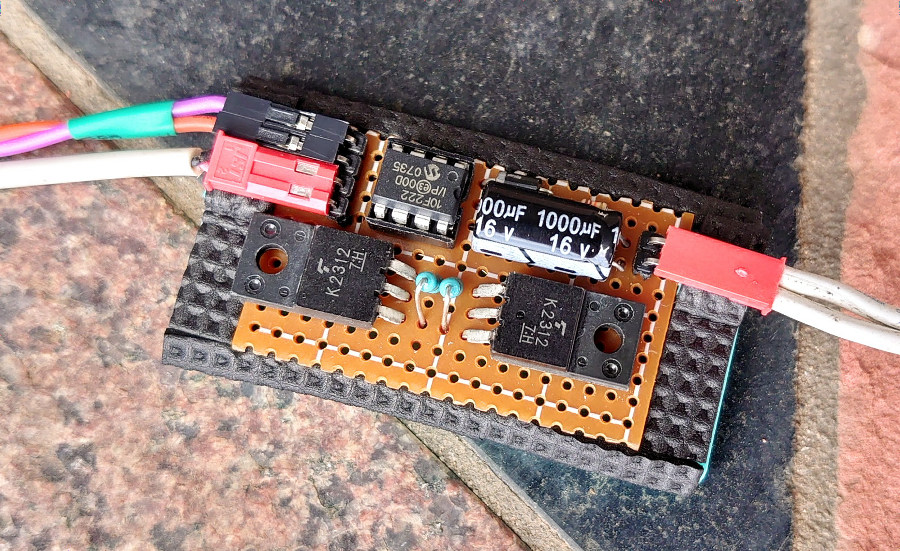

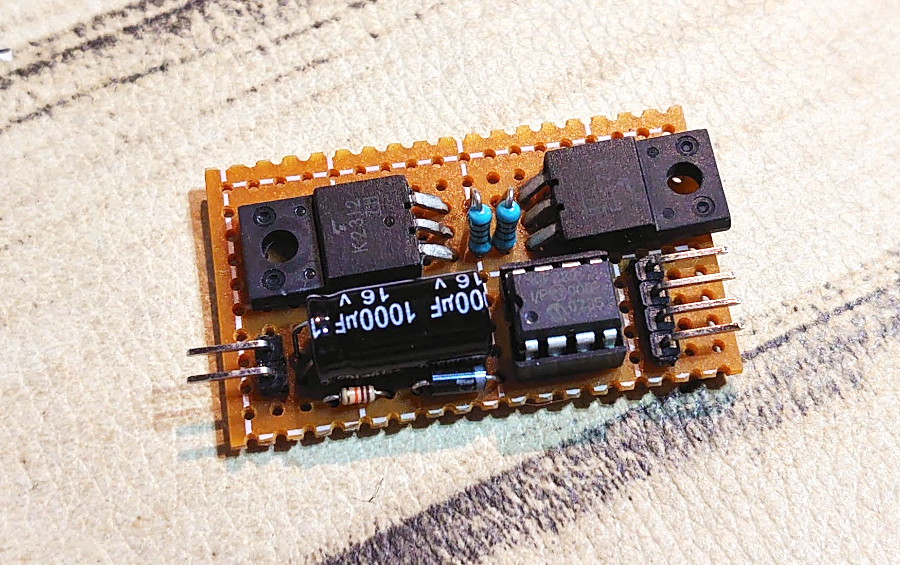

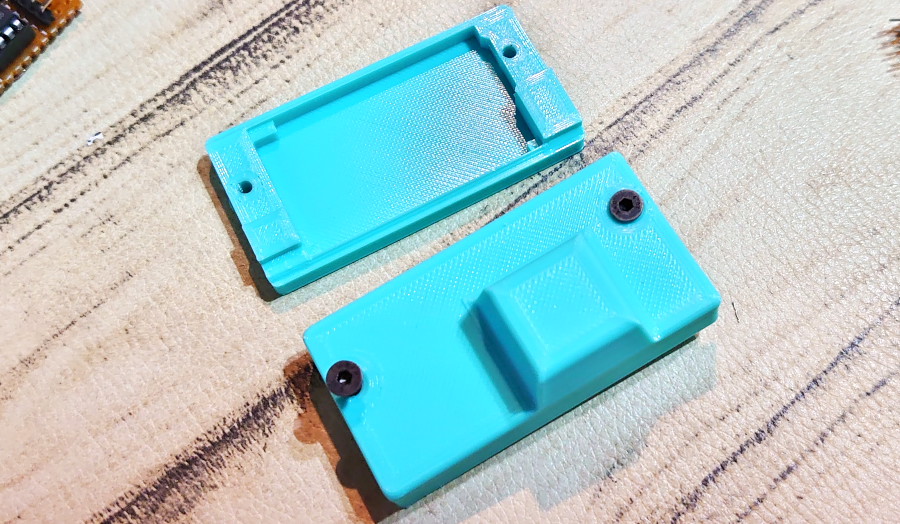

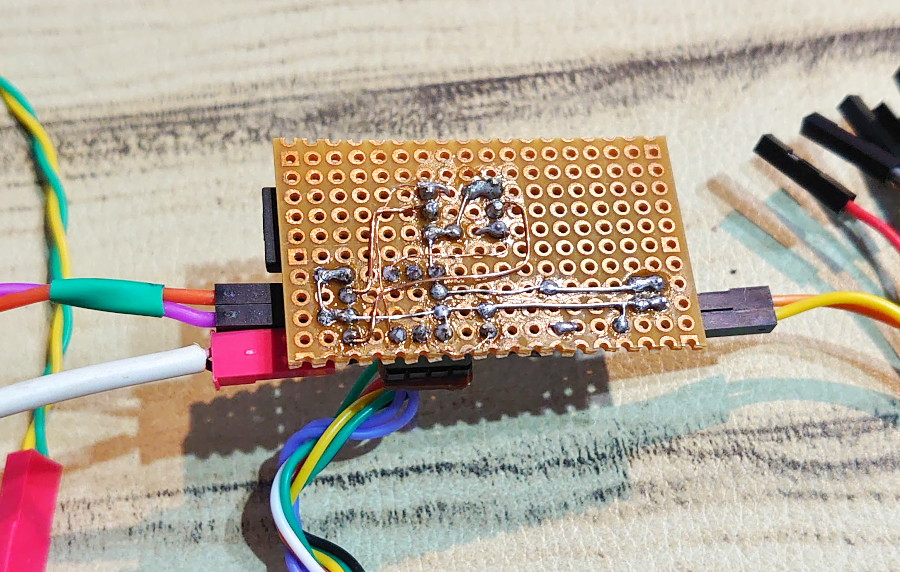

使用するPICはいつもの45円のPIC10F222。これでmosfet2個を切り替えて、ファンAとBを、給電電圧によって切り替えたりしようかなと。
当初、ファンが回転しているかどうか、を電流値を見て判断しようと思ったけど、2.6Vくらいでファン回ってるときと止まってるときで、電流値が30mAくらいしか変化無くて、これだとシャント抵抗とPIC10の8bitADCではさっぱり検知出来そうにないので、単純に電源電圧によってモードを切り替えるようにしてみる。

PIC10でADCの値を読むとき、駆動電圧が2.2Vのとき、ADCの値は2.2Vで255だし、3V駆動のときは3Vで同じく255となるので、ADCの値の絶対値では駆動電圧を測れない。もしかしたらすんごい高級PICとかだと基準電圧とかあってADCの値がそのまま電圧みたいなのがあるかもだけど、少なくともPIC10は駆動電圧によってADC255のときの電圧が変わる。じゃぁどうやって計るかっていうと、一番簡単なのは、ADCのピンにダイオードとか接続しといて、そうするとADCピンには電源電圧よりも0.7V程度低い電圧がかかることになる。そうすると、電源が2.1Vのときは、ピンにはその2/3の電圧がかかるので、ADCの値はだいたい170前後になるだろうし、2.8Vなら3/4なので191くらい。4.9Vなら6/7で218くらいになるかなと。

さて方針が決まったらプログラムしつつ、安定化電源で電圧変更しつつ、ADCの閾値を決めていき、3つのモードで動くようにしてみた。
だいたい2.6V前後で、片方のファンは回ってるけど片方止まってる、みたいな感じになったので、2.6V以下のとき、ファンAとファンBを、Aを100ms駆動→ABとも停止10ms→Bを100ms駆動→ABとも停止10ms というループにした。両方止める時間を設けたのは、電源付近につけた1000uFのコンデンサが充電されるのを期待して。結果として、片方のピクピクとしか動いてなかったファンも回るようになった。
そして3V以下程度のときは、ABとも駆動50ms→Aのみ12ms→ABとも50ms→Bのみ12msとし、それ以上の電圧の場合はABとも常に駆動、とした。

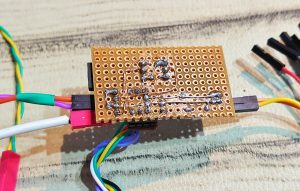

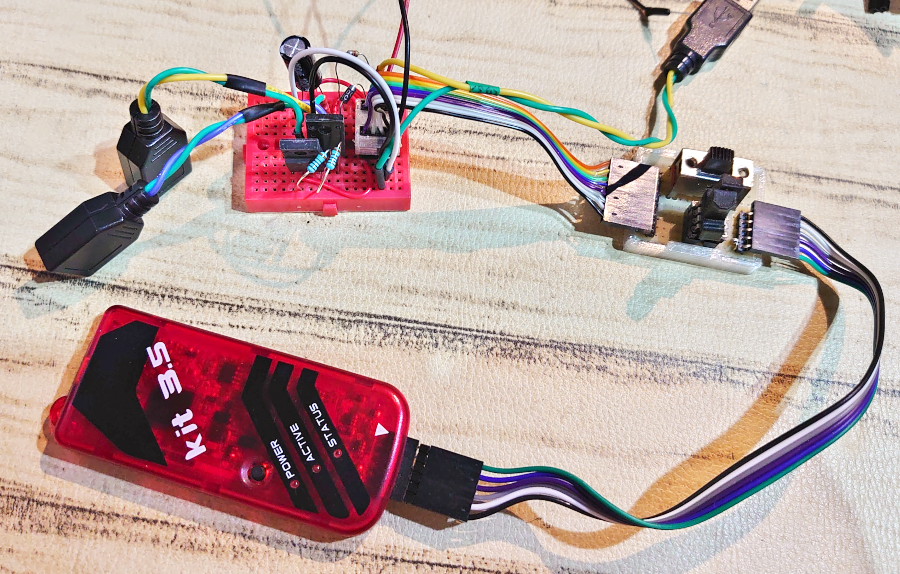

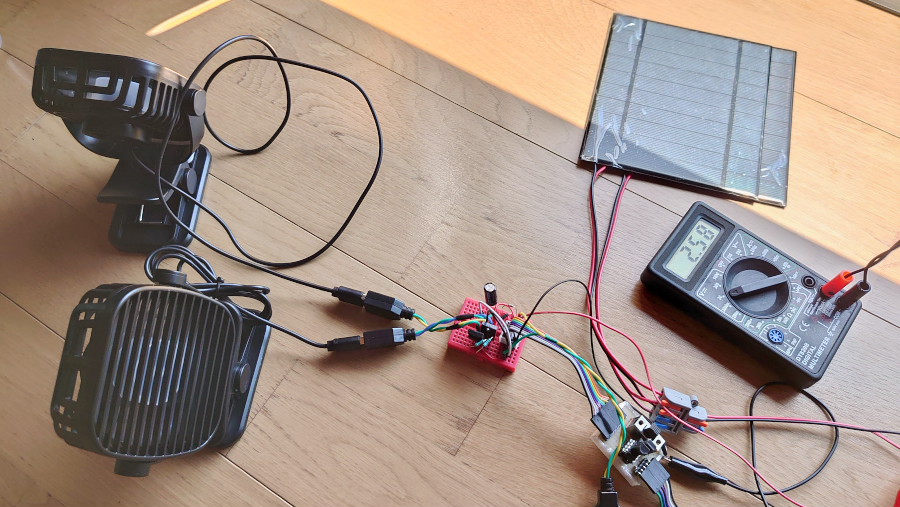

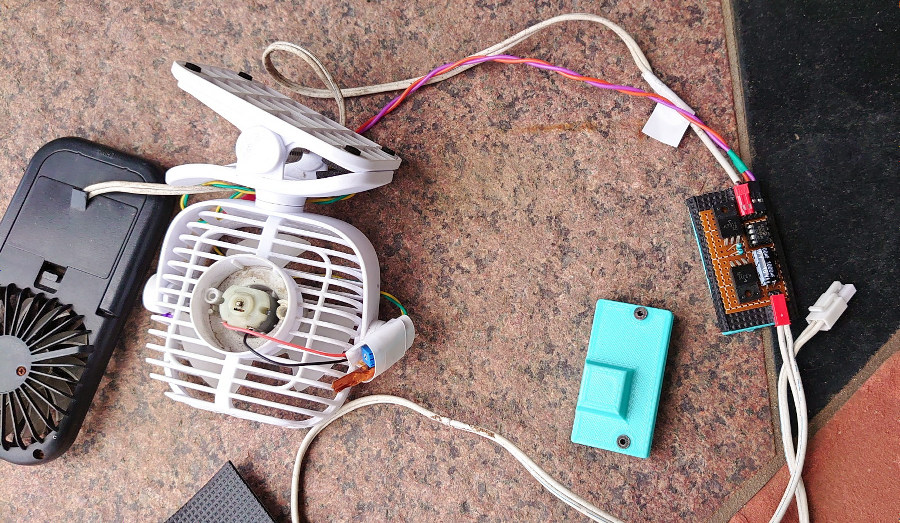

その後、実際に太陽光パネル接続して、電圧をテスターで測りつつ、PICプログラマを接続して閾値を調整したりした
