ブレーキペダルをロードセルにしたい6
さて基板は例によってユニバーサル基板にpew線配線と。まぁ最近の流行りはPCB注文のようですが1枚だけじゃなぁ。
てことで配線。arduinoの乗る方はこんな

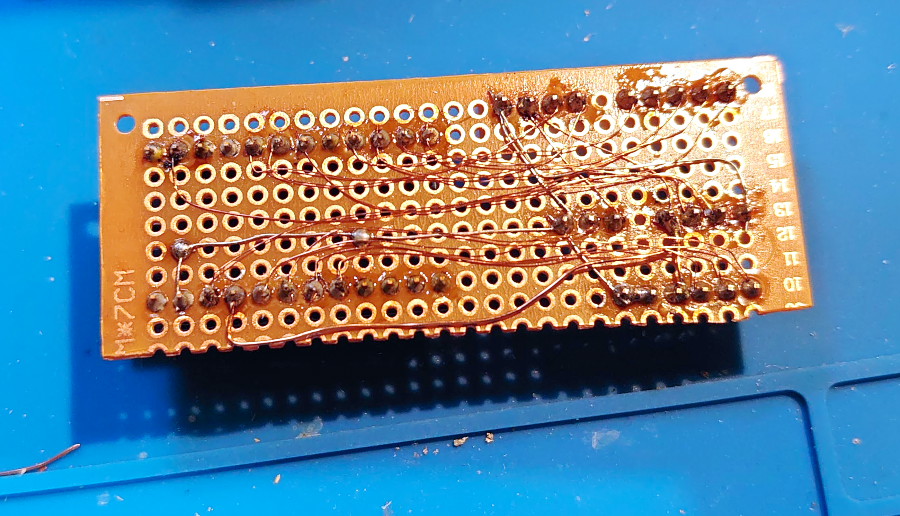

裏はまぁ、こうなるのはしゃーない
コントロールというか表示盤？のほうはこんな
リボンケーブルはコネクタにしようと思ったけど、どうせ外さないので直付けに(^^; ただスルーホールじゃないのでパターンがポロポロ取れてたいへん(^^;
そんで合体
OLEDも取り付け。挿しただけだけど。
そしてケースをモデリングする。
次回(^^;
