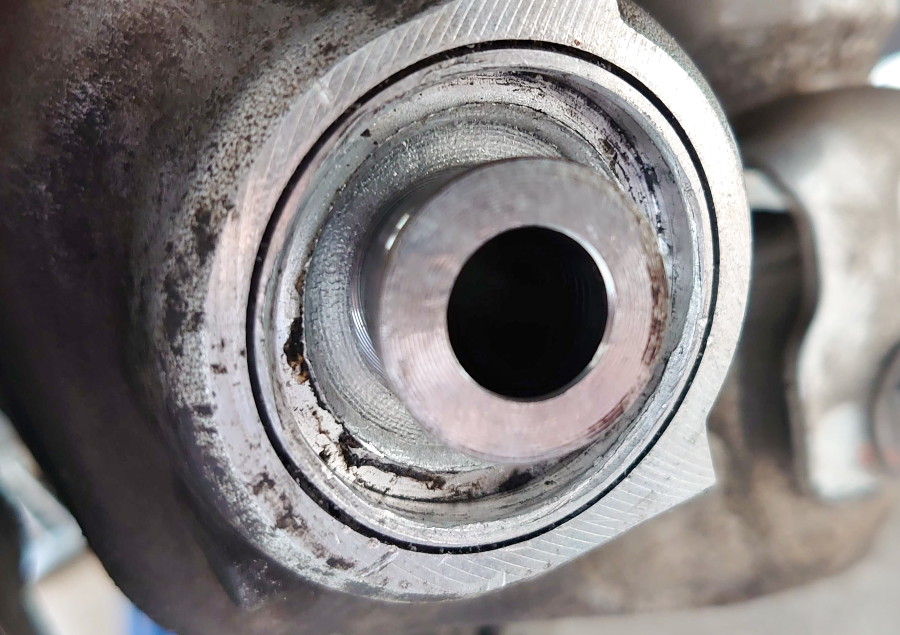

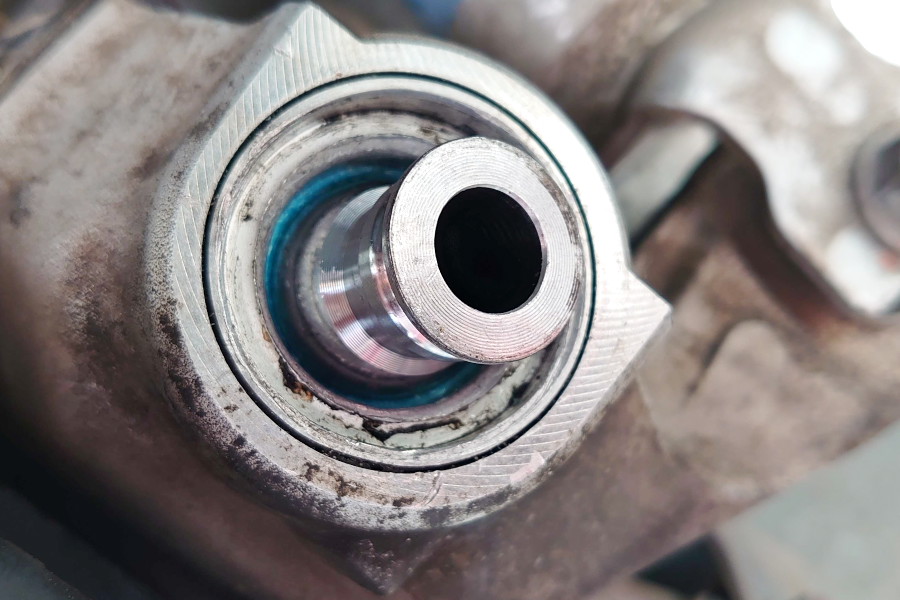

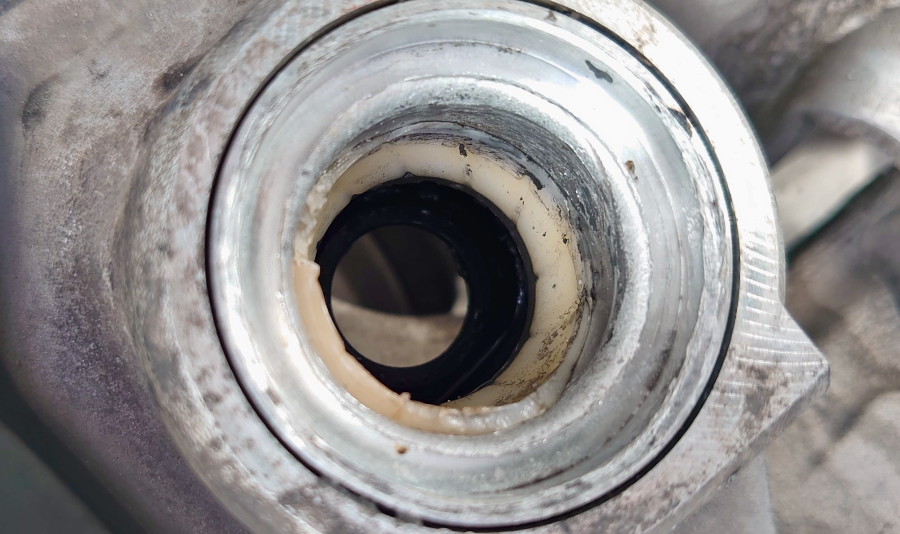

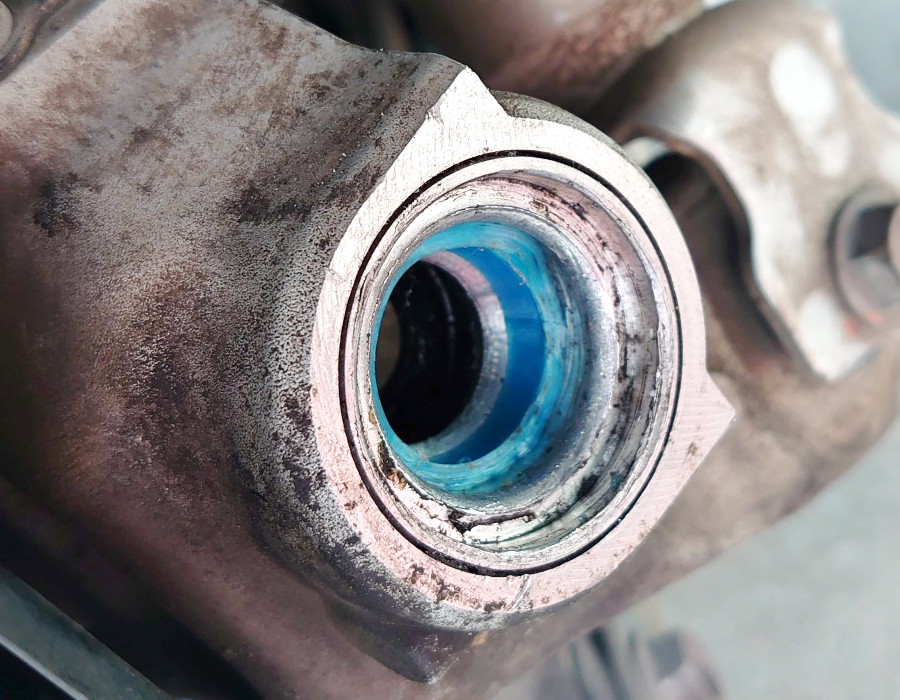

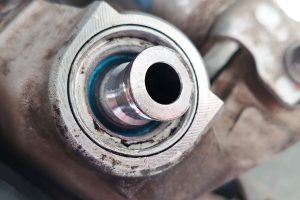

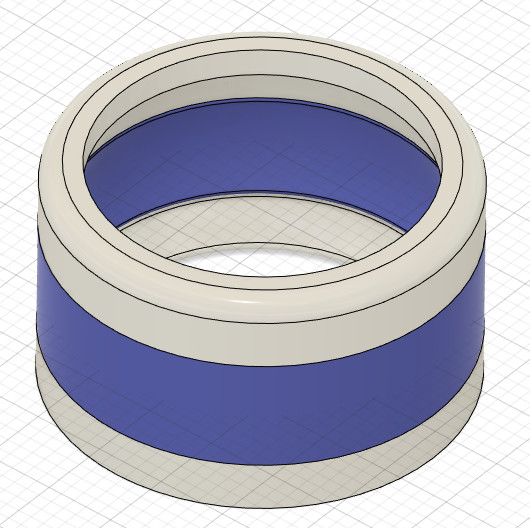

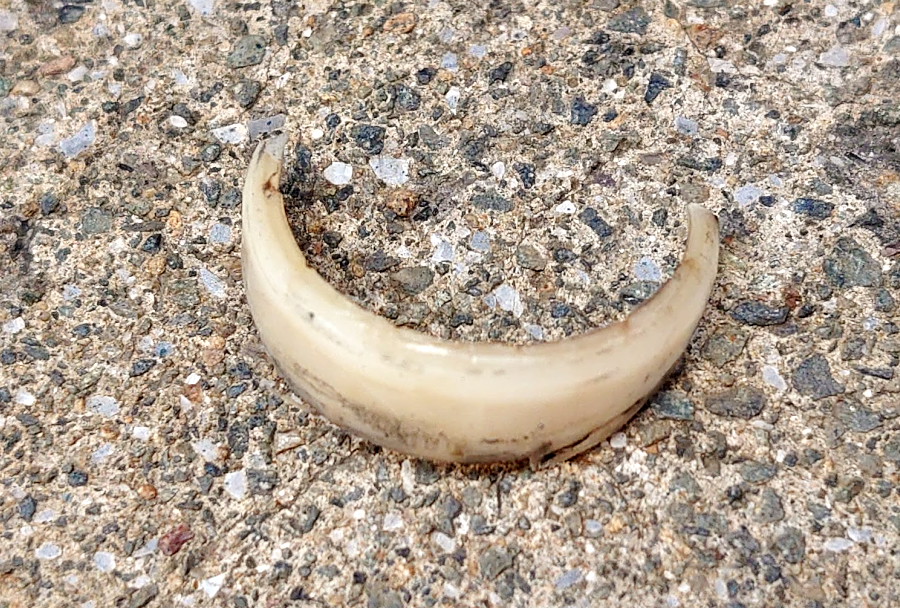

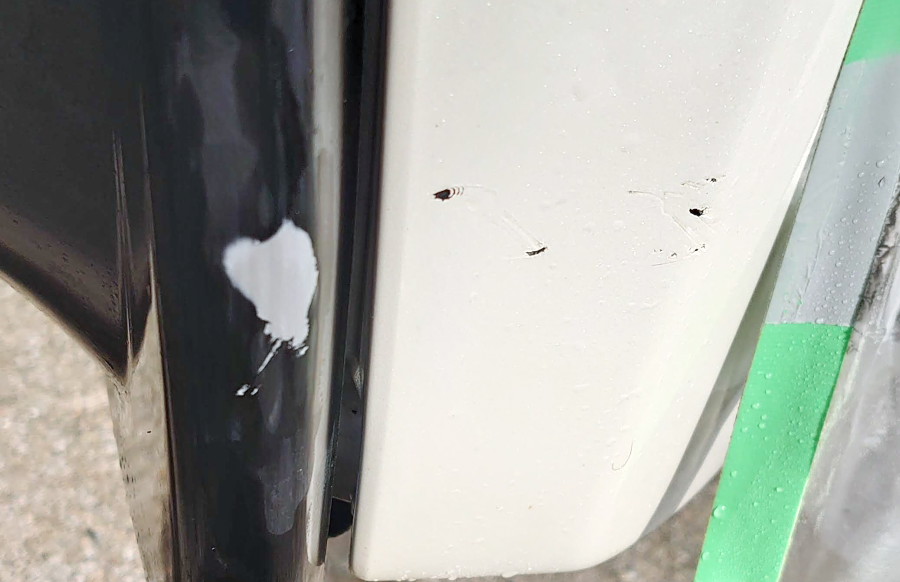

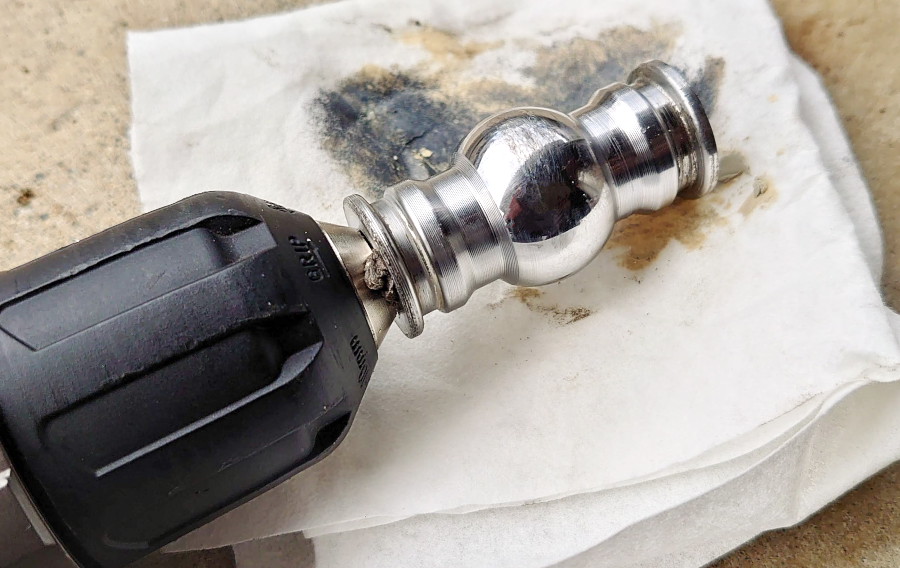

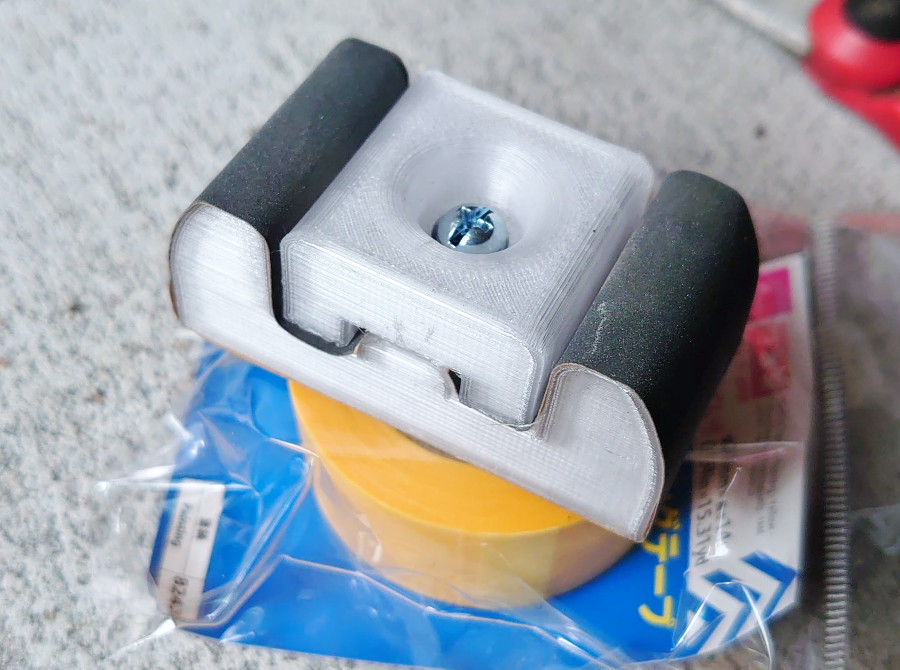

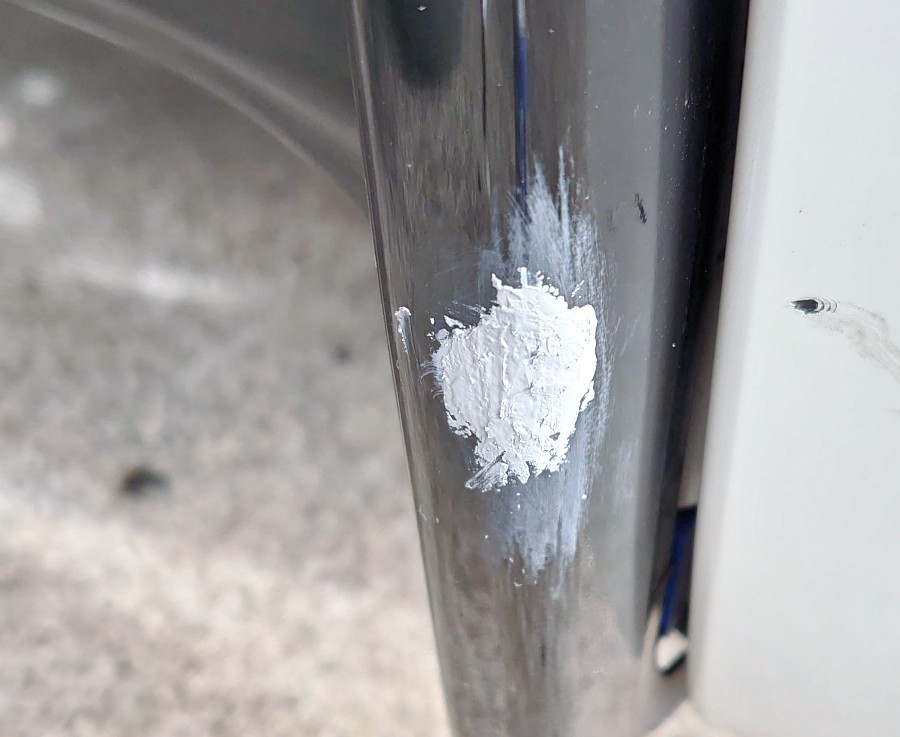

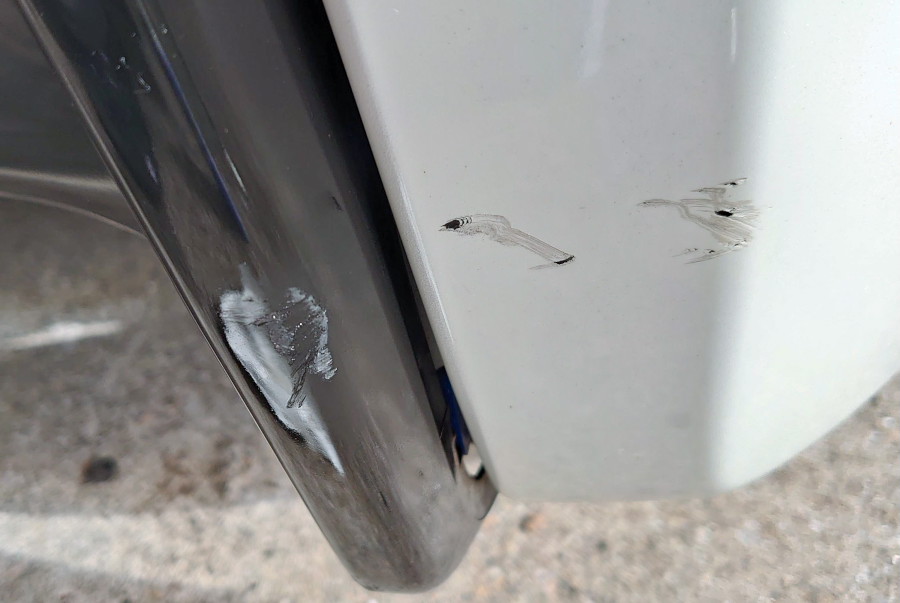

かなりダイナミック？にポリッシュ出来てよい。1万くらいで安いし。

チャリンコのエア入れ横着しようと思ってポンプヘッドをエアガンに付けてみたものの、ヘッドの出来が悪すぎで付けづらいしエア漏れるし

で、もちょっとマシぽいやつをaliで買ってみた

若干使いやすくなった。でもやっぱりヒラメのヘッドに比べると雲泥だけど

ダイソーのUSB扇風機がなんか値上がりしてだいたい500円とかになってるので、んー、もちょっと安いのないかな、ってことでaliで5VのDCモーター買ってみたけど、そのままメダカのとこに使うには使いにくいので、ガード作ってみる

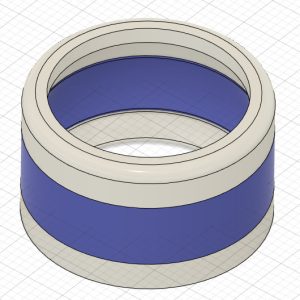

こんな感じ。ネジ部は、対向の1ペアだけ柱立ててあるので、同じものを2個印刷すれば1ペアとして使える

でこんな

メダカの蓮鉢の網の上に転がして置いても大丈夫

あと、なんか10円くらいのプロペラをaliで買ったので、適当なモーターでファン作れるような筐体も作ってみる

ボディはこんな

モーターは、他のタイプのモーター付けることあるかもと考えて、モーターホルダーだけ別パーツに

あと多分使わないけど、風向きを前にするためのなにか

でこんな

プーンっていって回る。

全然関係無いけどミノムシが玄関ドアにぶら下がってた

よくこんなとこにミノを形成するだけの木くずがあったな(^^;
とりあえずそっと外して別の木にぶら下げといた

投稿 作業もろもろ は たえちんろーぐ に最初に表示されました。

今しるびあに付いてる排気温度計は、JURANのやつなんだけど、ピークホールドが欲しいなーと常々。

たしかこれを付けたとき、タービンのインレット側にタップ切ってなんかセンサー取り付けて、それは2線のやつだったなーと記憶してたので、たぶんK電対でしょ(^^;
ってことでろくな下調べもなく作成開始(^^;

▼センサーは多分K電対

K電対を読むためのMAX6675だとかMAX31855だとかのモジュールは以前買ったまま放置してたのがあったのでそれを使うことに。

▼計画としては

・ESP32使って液晶表示
・温度センサーはJURANのメーターのK電対(予想)を流用
・ピークホールドと、上限超えたらアラート表示
・ついでに電源電圧表示
・ライトでディマー
あたりが必須かなぁ。

▼仮に組んでみる

ってことでブレッドボードで一旦組んで、まずK電対は付けずにボリュームで温度上下出来るようにして表示を考える

温度域は100～1000度。ゲージは青～黄～赤へのグラデに。ピーク位置の白線あり。左下にピーク温度表示。直近3分間の最大を表示し続ける。サーキットとかで見るヒマなくても、直線に入ったら見られるかなぁ。ってことで3分間保持することにした。サーキット行かないけど(^^;
で、ESP32だとこんな機能だとメモリ余りまくりでもったいないので、電源ON時のランダムで3種類のキャラ表示することに(^^;

そしてCDS付けて明るさに応じて暗くなるようにして、イルミ信号がONのときはバーのトーンも落とすようにした。

▼部品とか

ESP32はウチに転がってたS2。2023年に買ったヤツ(^^; 当時300円くらいだけど今だと600円くらいかな。コレ選んだのは小さいけど足が多いから。S2はBT付いてないので最近ではあんま使い道ない？

液晶は2.25インチの横長ST7789SPI。これも買ったとき500円位だけど今は800円くらいかな。

K電対のモジュールはMAX6675で、これも2023年当時250円くらいだけど今は500円くらいかな。

電源はcn3903とかいうDC-DCステップダウンの5V固定出力のやつ。10個で600円くらい。

その他明るさ検知用にCDSとかフォトカプラ、ダイオード、ポリスイッチ、ツェナーダイオードとコンデンサくらい。

3年前の価格で1300円くらいだけど今揃えても2000円チョイくらいかな。

▼実装する

そんでもろもろの機能のための実際の回路でブレッドボードに組む
ごちゃごちゃ(^^;

そんでfritzingでも簡単にユニバーサルに置いてみる

電源は、ESP32にチョクで入れてもAMS1117とか付いてるから動くのかもだけど、とりあえずDC-DCのステップダウンコンバータ使うことにした。その前段にはダイオードとポリスイッチとコンデンサ付けてある。逆流防止と過電流防止とノイズ対策の至れり尽くせり(^^; そんでそこから10kと2.2kで分圧してESP32のAD入力で電圧計ってるけども、これも過電圧入力時の対策として2.2kに並列で3.3Vのツェナーダイオード入れてます。
イルミ入力も分圧でもいいかもだけど一応フォトカプラで受けてON/OFF検知。
で、ユニバーサル基板へ。キツキツ(^^; 設置場所も狭いのでこのくらいでギリ。

K電対用のモジュールが、MAX6675のほうを使ったのでちょっと大きいのがね。モジュールの基板切っちゃってもいいんだけど、壊れたりしたときに交換するのがめんどそう、という理由でそのまま使ってます。MAX31855のモジュールのほうが小さかったけど、そこまで精度必要ないので安い方を使ったという(^^;

▼ケース作る

そんでFusionでケースをモデリング

で、素材は何で印刷かなぁと。車内に置くのでまずPLAはないなーと。ABSかPETGだけども、手持ちはどっちも派手な色しかなくて(^^;
メーターのとこに置くのでつや消しがいいなということでマットブラックのPETG買ってみた

そんで印刷。PETGなのでどうしてもマットにはならないけど、セミグロスブラックって感じ？

基板もピッタリ

前面は書き換え用のUSB端子のための穴あるので、TPUでフタ作ってハメてみた

▼取り付け

さてS15に取り付け。
まず付いてるメーター外す。なぜかK電対のコネクタが両方オスだな(^^;

車両側の線にはちゃんとコネクタ付ける。ACCとGNDとイルミの3線

そんで動作テスト。おお

今回使ったDC-DCステップダウンが、5V3Aとかの出力だったので、コレだけだともったいないので、外部USB電源取れるようにしといた(^^;

そんでケーブル類はケースに作っといたダボにタイラップで止めて

でインダッシュ？に両面テープで付けた

やっすい液晶だけど、ピーカンのときでもちゃんと明るく見えてすごいね

イルミとの連動もOKだった。ゲージの色変わってる

▼結果わりと満足

走ってる中。JURANのは400度～だったからあんま動いてた記憶ないんだけど、トロトロ走ってても500度くらいとかなってんのね。今は100度から表示だけど、300くらいからにしてもいいかも。電圧も14.5Vとかになってるからまぁ割と合ってるかな。

で、機能のまとめというか説明。いや配布するわけじゃないからいらんよね(^^;

割と満足な出来になったかな。キャラはゆっこと杏と我那覇くんとかにしてもいいかなとは思うけどめんどくさくて多分やらない(^^;

投稿 S15の排気温度計作りたい は たえちんろーぐ に最初に表示されました。

モーター開けてみると、ギアが1個削れてる

んー、型取りして補修出来るかな、と思って、取り外してまずはグリスを掃除・・・と思って軽くウエスで拭いたらバキバキに折れた(^^; 東ハトハーベストくらいのサクっと感で折れた。

しゃーないのでモーター探してみる。SankyoのM2AJ24ZC75

だけどこの型番ピタリのものは探しても見当たらなかったので、適当に合いそうなものを買ってみる。D型シャフトで100Vでaliで探したけど、結局ヤフーショピンでこれを2個買った

MTY18-406-0002 という、5/6rpmなので元々のより回転速いけど、もともと首振りおっせえな、と思ってたので早くなるのはウエルカム。でaliで同じようなの2個買うよりヤフーで2個買った方が安かった2個でも送料同じだったから。1個だとaliのほうが安いんだけど。

だけどまぁ、D型シャフトがちょっと太くてパーツに入らないので削る。適当な木っ端SSTに付けて(^^; グラインダーでギャーっと削れば一瞬だろうけど、内部でシャフトにプラギア付いてると溶けて取れちゃうだろうから、しょうがないので人力でゴリゴリ削った

たまに合わせつつ、ガタなく嵌まるまでゴリゴリと。先端は2mmくらい出っ張っちゃったので、これはリューターで切った。ちょっと切ったらパーツクリーナーで冷やして、って感じで。

そんで盲点だったけど、元のモーターより厚みが1.6mmくらい厚かった(^^;
まぁ気にせず付ける

ただ、プラのフタが閉まりきらなくなるので、周囲にスポンジゴム的なテープを付ける

そんでハメ込む。まぁガタは無いので気にしない

そんでコレはかなりスムーズに首振るようになった。

めでたしめでたし

だけども、次の扇風機、同じ三洋の、同じ型のを動かそうとしたら、コレも同じように首振らない(^^; 三洋タイマーか。

今回たまたま2個モーター買ったので、まぁ丁度いいといえば丁度いいんだけども。
で、バラして同じように直したんだけども、こっちはモーターが厚くなった分で、首振りのピンがモーターに当たっちゃう。しょうがないので首振りの軸にOリング入れて若干高くなるようにするのと、首振りのピンを削ったり、モーターの角を削ったりした(^^; まぁ動くようになったのでよしと。その後、aliで薄いモーター探してみたけど見つからなかったので、まぁ結局は個体によってはピンが当たったりすることもあると。

そんでまたまた、次は日立の扇風機が、首振らない訳じゃ無いけど、首振り途中でカクっとなる。明らかに一部のギアが欠けてるので、近々振らなくなるのは目に見えてるので、コレもバラしてみる tyj50-8a ってのが付いてるけど、同じのは売ってても高すぎなので、適当なのを探す

シャフトの方を見ると、○でもD型でもなく、H型っていうのかな。両面？が平坦になってるやつで、もう探すのがめんどくなったので、丸シャフトのを買うことに。

今度はaliで、TYCのやつ

そしてこんなんモデリング

M4のインサートナットを埋めた

さてと思ったら、付いてたパーツが外れない。ネジが超カタかったけど、回せたと思ったら今度は全然抜けない。どうも接着してあった？ようで、ネジ先端に接着剤が残ってるみたいで全然抜けない

しゃーないので切る

そんで取り付け。問題なく首振りしてる

投稿 扇風機の修理ブーム は たえちんろーぐ に最初に表示されました。

使用するPICはいつもの45円のPIC10F222。これでmosfet2個を切り替えて、ファンAとBを、給電電圧によって切り替えたりしようかなと。
当初、ファンが回転しているかどうか、を電流値を見て判断しようと思ったけど、2.6Vくらいでファン回ってるときと止まってるときで、電流値が30mAくらいしか変化無くて、これだとシャント抵抗とPIC10の8bitADCではさっぱり検知出来そうにないので、単純に電源電圧によってモードを切り替えるようにしてみる。

PIC10でADCの値を読むとき、駆動電圧が2.2Vのとき、ADCの値は2.2Vで255だし、3V駆動のときは3Vで同じく255となるので、ADCの値の絶対値では駆動電圧を測れない。もしかしたらすんごい高級PICとかだと基準電圧とかあってADCの値がそのまま電圧みたいなのがあるかもだけど、少なくともPIC10は駆動電圧によってADC255のときの電圧が変わる。じゃぁどうやって計るかっていうと、一番簡単なのは、ADCのピンにダイオードとか接続しといて、そうするとADCピンには電源電圧よりも0.7V程度低い電圧がかかることになる。そうすると、電源が2.1Vのときは、ピンにはその2/3の電圧がかかるので、ADCの値はだいたい170前後になるだろうし、2.8Vなら3/4なので191くらい。4.9Vなら6/7で218くらいになるかなと。

さて方針が決まったらプログラムしつつ、安定化電源で電圧変更しつつ、ADCの閾値を決めていき、3つのモードで動くようにしてみた。
だいたい2.6V前後で、片方のファンは回ってるけど片方止まってる、みたいな感じになったので、2.6V以下のとき、ファンAとファンBを、Aを100ms駆動→ABとも停止10ms→Bを100ms駆動→ABとも停止10ms というループにした。両方止める時間を設けたのは、電源付近につけた1000uFのコンデンサが充電されるのを期待して。結果として、片方のピクピクとしか動いてなかったファンも回るようになった。
そして3V以下程度のときは、ABとも駆動50ms→Aのみ12ms→ABとも50ms→Bのみ12msとし、それ以上の電圧の場合はABとも常に駆動、とした。
その後、実際に太陽光パネル接続して、電圧をテスターで測りつつ、PICプログラマを接続して閾値を調整したりした

さてそんでブレッドボードからユニバーサル基板へ。そこらに転がってたユニバーサル基板を使って、今回は特に下絵は用意せずに適当にパーツ置いてった。

ウラもてきとう。転がってた基板に実装したのでmosfetの頭が少し出ちゃってるけど気にしない

そんで一応動作確認

プリンタでハコ作る。このくらいのものなら一発出力でピッタリ作れるようにはなった

ぴったり

さて実際外に持って行って接続・・・と思ったらパネルの発電量が低くて、なんでと思ってチェックしたらパネルのウレタン部分が加水分解みたいになってた(^^;

しゃーないので削って、適当にダイソーのクリア塗った。どうせ来年も同じようになるしね

一応、外では軒下に設置するけどたまに雨も吹き込むので、ケースの合わせ目にはスポンジゴム的なものを貼って閉じる

さて接続は完了。でもまだ蓮鉢はこの場所には無くて、まぁ10日以内くらいには持って来る予定。ファンはちゃんと回ってる。

あと毎年、蓮鉢を設置すると真夏になると水を求めてハチとか来るのでトンボ的な何かを設置したりするんだけども、今年はダイソー行ったら売ってた。やっすい

やるなダイソー

投稿 メダカ用ファンコン？ は たえちんろーぐ に最初に表示されました。

そんでこういうやつだったんだけども

スイッチが4極だと、書き換えのための線と電源しか切り替えられないので、GNDは共通としちゃってたのよね。まぁACDC電源通る時点でgndは浮いてると思われるので、あんま問題にはならない気もするけどなんとなく完全に切り替えたいなーとは思っていて、でも5極以上のスイッチなんてあんまないのよね。と思ってたらあった(^^;

送料加味すると1個100円くらいになるのでちょっと高級品(^^; だけど安心出来るなら、ってことで買ってみた。したら足が2mmピッチ(^^;
しゃーないので秋月で2.54×2mmっていう変則ユニバーサル基板買う

そんで実装。pic10用とpic12用作った

今回、picが刺さる側のピンはTPUで印刷したガワにデュポンの4ピンオスを通してみた

ウラはまぁ適当。TPUで適当な裏蓋作った。

フタ付けるとこんな

表側。

コレでGNDまで全部切り替えられるので、物理的に差し替えてるのと同義なので安心。あとスライドスイッチなので、目視でどっちに切り替わってるのかが解りやすくなった。
まぁ最近pic使ってないんだけど(^^;

投稿 pickit切り替え は たえちんろーぐ に最初に表示されました。

[A4C1381894BC] 3d_printer      | 24.80 C | 42.00 % | Bat: 100% | BatV:3.02 | rssi:-81 | 2026/03/16 12:30:20 | 26 sec ago |
[A4C138454715] AIRCON          | 25.00 C | 44.00 % | Bat: 86% | BatV:2.98 | rssi:-76 | 2026/03/16 12:30:14 | 32 sec ago |
[A4C1387CE0C5] 3dmain          | 25.60 C | 41.00 % | Bat: 87% | BatV:2.99 | rssi:-80 | 2026/03/16 12:30:18 | 27 sec ago |
[A4C138C94D26] room            | 24.83 C | 42.23 % | Bat: 87% | BatV:2.98 | rssi:-70 | 2026/03/16 12:30:19 | 26 sec ago |
[LOCALNTC    ] LOCALNTC        | 23.44 C | 0.00 % | Bat: 0% | BatV:0.00 | rssi:0 | 2026/03/16 12:30:46 | 0 sec ago |

xiaomiのやつらに混じって、LOCALNTCという名前でローカルな温度も取れるようにした。
http://esp32ip/?usb=on または off でUSBもON/OFFできるように。
でこんなかんじ。電源はesp32にusb接続してもいいし、USB端子を差しとけばそっちからも給電出来るようにした。

ま配線は相変わらず

esp32乗せるピンソケットの下にmosfetとトランジスタをムリヤリ(^^;

そして適当なケース印刷。底が2個あるけど、1個はマグネット用の後付けアダプター

こんな感じに納めてと

完成。マグネットのやつを底に付けたので

適当なとこに付けられる

ていうかUSBのON/OFFはusb temper

が暴走したときにOFF/ONしたいから、っていう目的だったけど、コレ自体で温度計れるならusb temper接続する必要なくね(^^;

投稿 じぇみにん2 は たえちんろーぐ に最初に表示されました。

ABSで作りたかったけど黒がPLAしかなかったのでPLAで印刷。色塗るという発想は(^^;

まぁFDMじゃこのくらいが限界よね。SLAのプリンタ欲しいけどたぶん片付けがめんどくて使わなくなるだろうと思われるので買わない(^^;

薄めの両面テープで貼ってみる

まぁいいね

実物はこんな感じ。クスコの2枚羽ね

さてついでなのでホイールも印刷してみる。フリーのTE37モデルstlをダウンロードして、スポークの厚さとか幅とかゴムタイヤ嵌める凸とかシャフト受けとかを追加したりしてABSで印刷

まぁ積層厚薄くしたところで所詮FDMなのでこんなもん

スポークの積層痕はアロンアルファ盛って適当に埋めた。そんでつや消し黒塗る

ブロンズ塗る。目視だとあんま気にならないけど写真だとギザ目立つね。もちょっと削れば良かったかな。またこんど(^^;

で装着

割とよさげ。ホイールは直径2cmくらいなので遠目にはアラもあんま目立たないのでいいか(^^;

実物

やっぱボンネットなー

投稿 WELLY S15の2 は たえちんろーぐ に最初に表示されました。

まぁあんまこういうの買わない人なんだけど、よく見るとC-WESTのワイドキット付がモチーフじゃんと。うちのと同じ。

geminiに、車以外を緑にして、って頼んだら草原に置かれた(^^;

c-westのボディのミニカーって見たこと無かったので興味しんしん。でも4980円かー。ていうかWELLYってなによと検索してみたら、このミニカー自体は京商のものではなくて、海外のメーカーのやつの取り扱いを始めますよってことらしい。じゃぁaliとかにあるんじゃねと思ったら3600円前後であった。もしかしてと思ってamazon見たらありやんの(^^;

安いので買ってみた。

割と良く出来てる

若干インクラとメッシュが安っぽいけど

シートもうちと同じ赤だしね

シートベルトはシートと一体成形だから紙とかに変えたいけども

エンジンルームはウエストゲート仕様ぽいのでうちのとはちょっと違うけども

ユーロテールかー。ノーマルテールのほうが好きなんだけどな

運転席もまんまだね

総じて値段の割には良く出来てる印象。
ボンネットにタミヤのカーボン調デカール貼りたいと思って少しバラしてみたけど、ボンネットのヒンジ受け部分が金属のカシメだったのでボンネット外せず。んーチョン切ってプラパーツに置き換えるか、ボンネット外さず貼るか、なにもしないか(^^;
ウイングとホイールくらいはなんとかしたいけどもなー

投稿 WELLY S15 は たえちんろーぐ に最初に表示されました。

適当にコーナーパーツをモデリングして

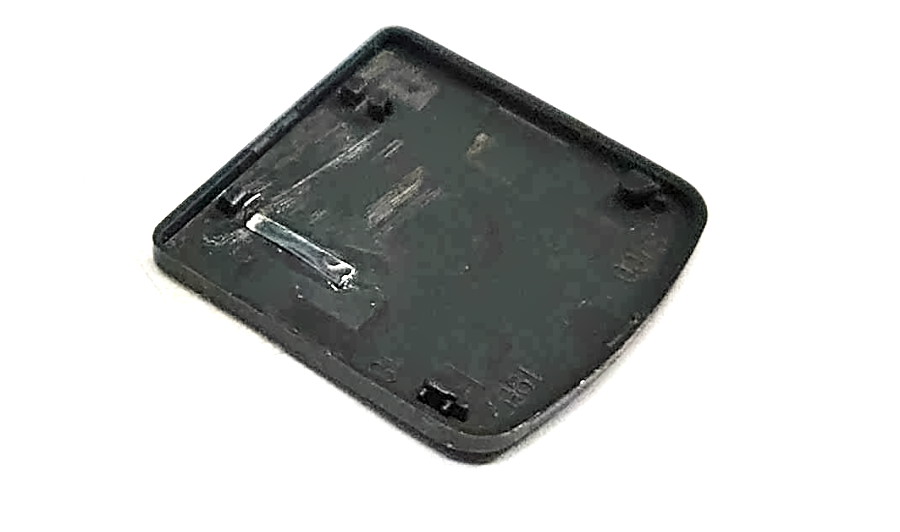

スキマに瞬間接着剤流し込んで固定。

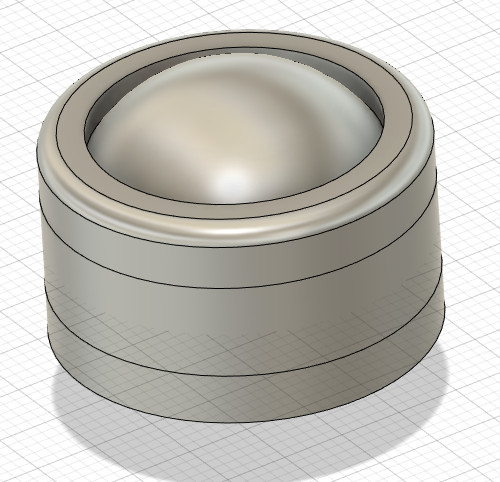

あとしなるタイプのアナログトルクメーターの針が折れてどっかいっちゃったので、適当にモデリングして

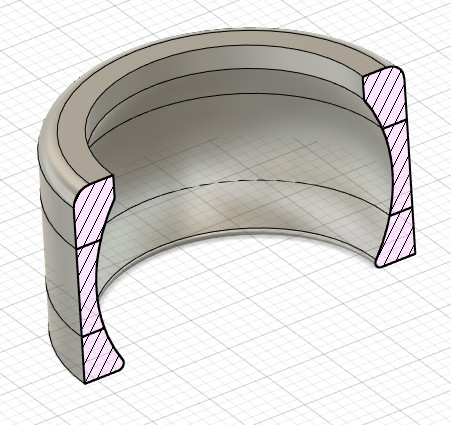

断面

PETGで印刷。TPUとかでもいいかも。ほんとは赤とかオレンジにしたかった。

そんで取り付け

うむ形は大丈夫だけど色よ(^^;

あと全然関係ないけどシャッターが上げるも下げるも重くなってたので開けてみる

中にものすごい砂埃が溜まってた。エアーで吹くと煙幕のように(^^;
その後回転部分はパーツクリーナーで流してオイル。

軽くなったけど、もっと軽くするにはどうしたもんかね。上げ下げの片方だけ重いなら巻き上げスプリングの調整だろうけども。シャッター羽の左右偏り無くすとかなんかな。まぁさっきまでよりは全然軽くはなってるけども。

投稿 プリンティン は たえちんろーぐ に最初に表示されました。

これも、室温、エアコン吹き出し口、3Dプリンターのマザボ上、3Dプリンターのカバーの中などに置いて、windowsで15分に1回計ってたんだけども、もちょっと間隔短くしたいけど、毎回exe起動のオーバーヘッドもなんか気になるので、それならESP32で常に受信させといて、必要なときはそこから読めばいいんじゃね

ってことでesp32でそんな感じのことしたいなーってgeminiに相談したところ、ほぼほぼ作ってくれた。すげえ。
esp32を起動すると、自宅のwifi掴んで、webサーバーを起動し、付近にある温湿度計のデータをbleで取得し続ける。
そのデータを欲しいときは、ブラウザなりで、
http://esp32ip/
とアクセスすると、以下のような文字列を取得出来る。

[A4C1381894BC] 3d_printer | 21.20 C | 34.00 % | Bat: 100% | BatV:3.01 | rssi:-81 | 2026/03/23 13:08:12 | 13 sec ago |
[A4C138454715] AIRCON | 21.20 C | 37.00 % | Bat: 0% | BatV:2.09 | rssi:-84 | 2026/03/23 13:08:12 | 13 sec ago |
[A4C1387CE0C5] 3dmain | 21.50 C | 34.00 % | Bat: 84% | BatV:2.96 | rssi:-70 | 2026/03/23 13:08:13 | 12 sec ago |
[A4C138C94D26] room | 21.06 C | 35.04 % | Bat: 84% | BatV:2.96 | rssi:-68 | 2026/03/23 13:08:12 | 13 sec ago |

なんか処理とかしたい場合は、
http://esp32ip/?fmt=csv とするとCSVが出力される。

A4C1381894BC,3d_printer,21.30,34.00,100%,3.01,-87,2026/03/23,13:12:12,5
A4C138454715,AIRCON,21.30,36.00,0%,2.16,-75,2026/03/23,13:12:11,6
A4C1387CE0C5,3dmain,21.50,34.00,84%,2.96,-70,2026/03/23,13:12:13,4
A4C138C94D26,room,21.13,35.04,84%,2.96,-74,2026/03/23,13:12:11,6

周囲のxiaomiのやつは勝手に収集するが、初めて見つけたデバイスは名前がmacアドレスになるようにしてある。これに名前を付けるには、
http://esp32ip/?name=MAC,名前
とすると、リスト中で名前が表示されるようになると。

これで好きなときにhttp叩けば、だいたい1分以内の各所の温度が取得出来るようになったので便利と。

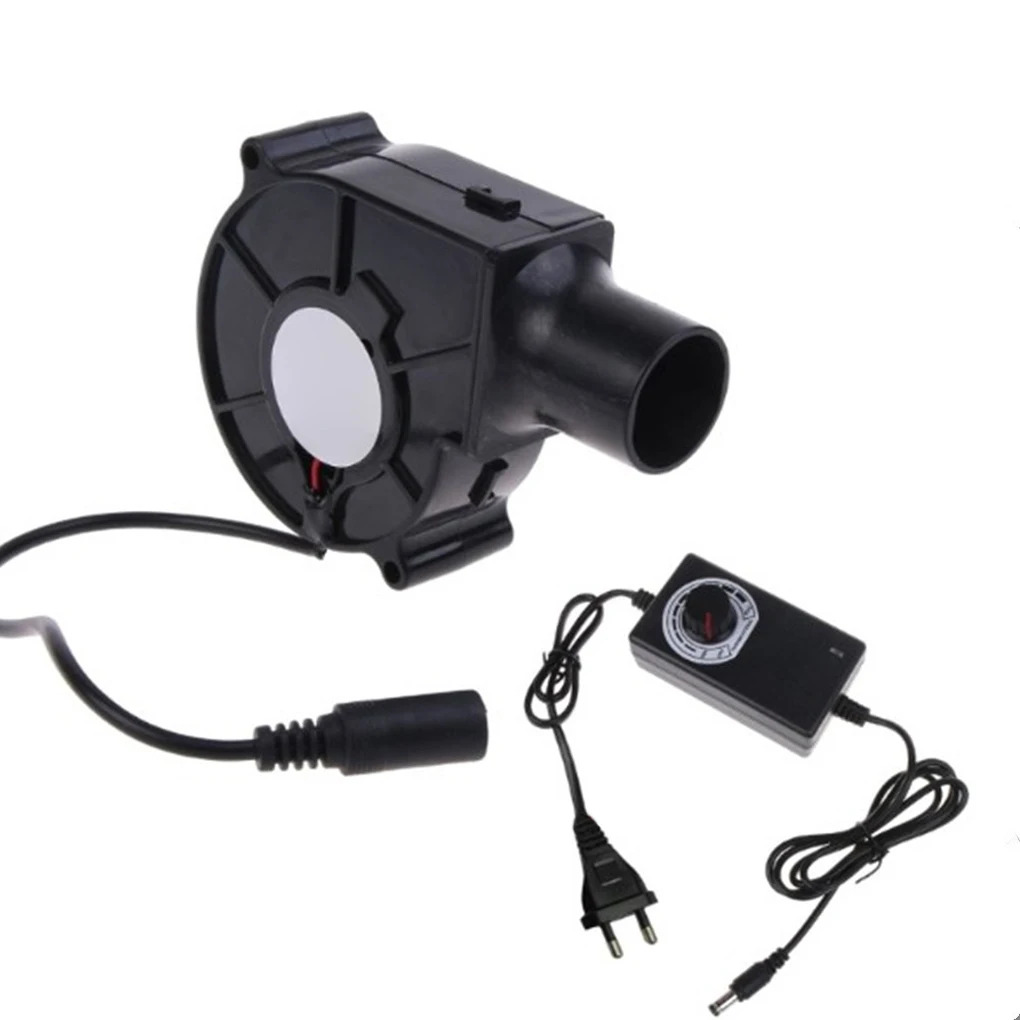

なんで15分ではだめかっていうと、先日aliでこんなのを買ってみたけども

両方で800円くらい(^^; やっす

で、とりあえず適当に配線

そんでヒーターは、3Dプリンタのカバーの中に上から吊った。てきとうすぎ

サーモ回路はとりあえずenderのコントローラのノブに引っかけて

45度でヒーター停止するようにしてみた。
コレを設置したので、なんとなくだけど45分ごとの温度計測ではなんか不安だなーということで、せめて1分以内くらいの更新頻度は欲しいなってことで。

で、ABS印刷してみた

まったく問題なし。

カバー、というかチャンバーを暖めていないときは、こんな形の印刷をすると、丈夫の四角い部分を印刷中に反りが発生して、足部分がベッドから剥がれたり、ベッドへの定着が強いときは足部分が割れたりしてた。あとツリー形状のサポートだと反りに引っ張られてバキバキ割れてた。それが全く問題なく印刷出来るようになったのは感動モノ。

ついでにナイロンフィラメント？でも印刷してみたけども

まぁ糸引き多いのは引き戻し設定してないからしょうがないけど、コレもベッドへの定着しなくて、反りもひどくてなかなかキツイ素材だけど、全然問題なし。
気軽にABS使えるようになるのはうれしい。
