pickit切り替え

picを書き換えたり実行したりするたびに差し替えするのが面倒で、以前切り替え機を作ったけども、そんときは4p2tのプッシュスイッチを使ってた。安いから(^^;

そんでこういうやつだったんだけども

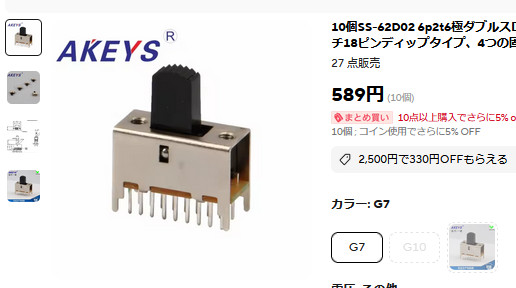

スイッチが4極だと、書き換えのための線と電源しか切り替えられないので、GNDは共通としちゃってたのよね。まぁACDC電源通る時点でgndは浮いてると思われるので、あんま問題にはならない気もするけどなんとなく完全に切り替えたいなーとは思っていて、でも5極以上のスイッチなんてあんまないのよね。と思ってたらあった(^^;

送料加味すると1個100円くらいになるのでちょっと高級品(^^; だけど安心出来るなら、ってことで買ってみた。したら足が2mmピッチ(^^;

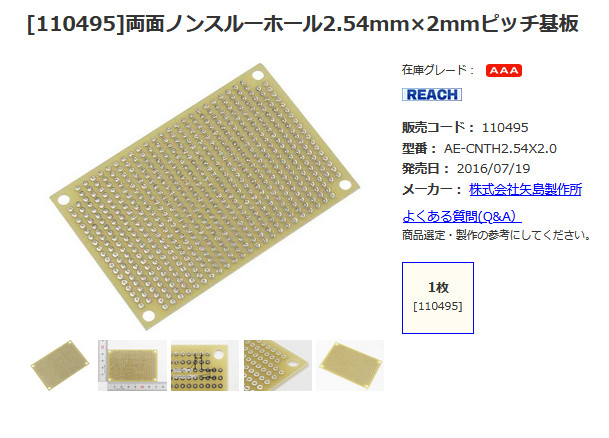

しゃーないので秋月で2.54×2mmっていう変則ユニバーサル基板買う

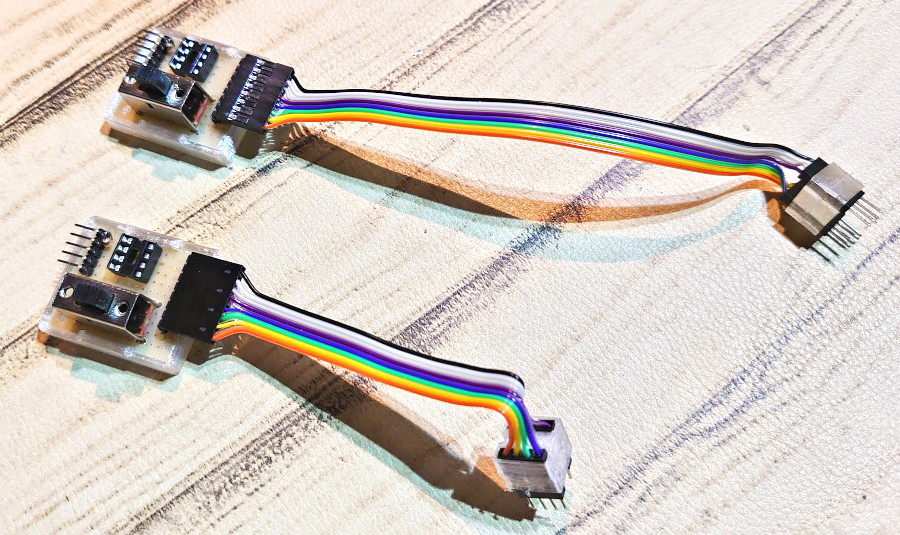

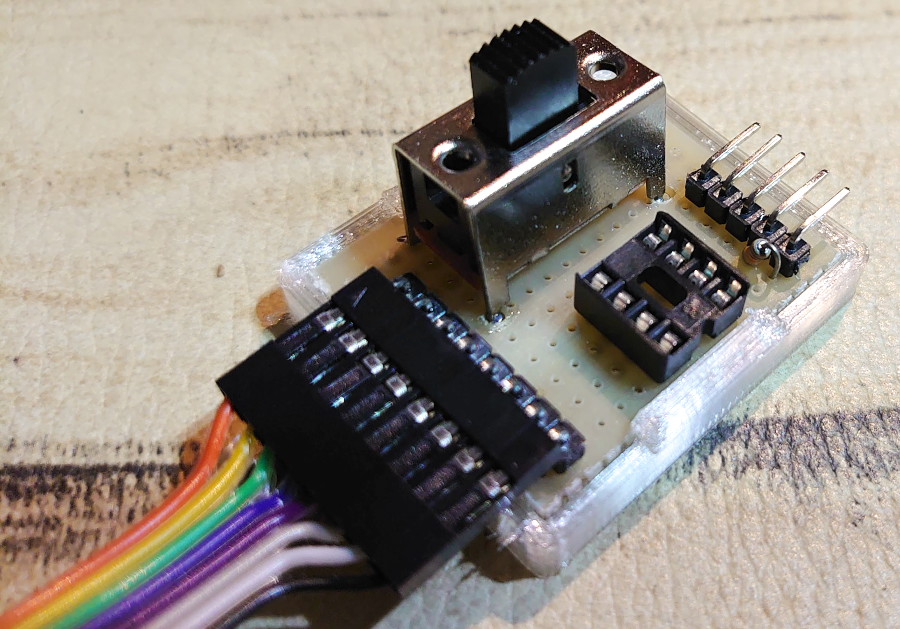

そんで実装。pic10用とpic12用作った

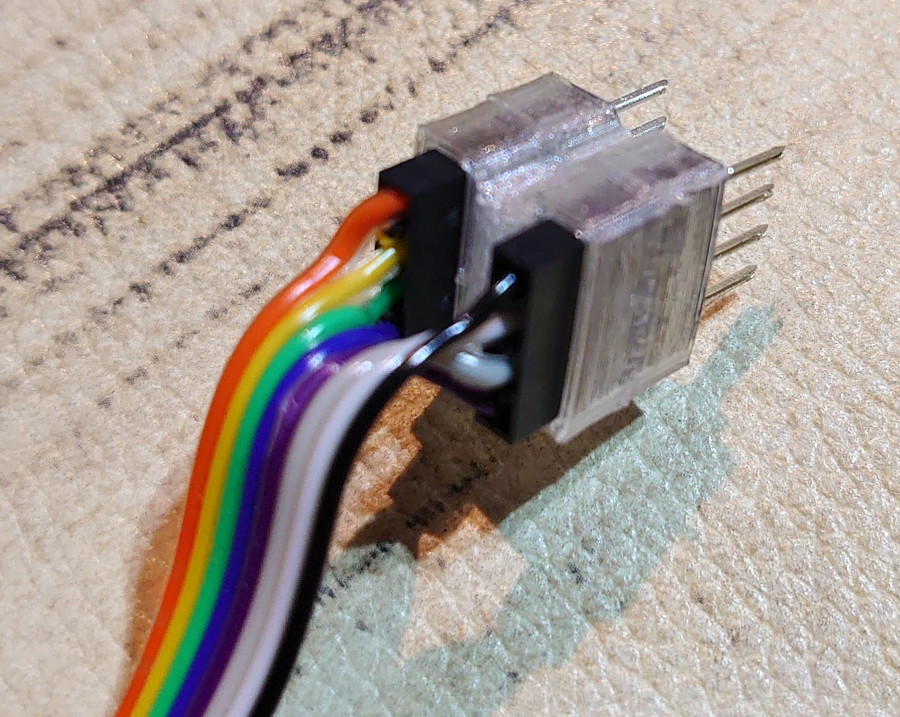

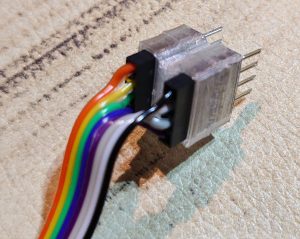

今回、picが刺さる側のピンはTPUで印刷したガワにデュポンの4ピンオスを通してみた

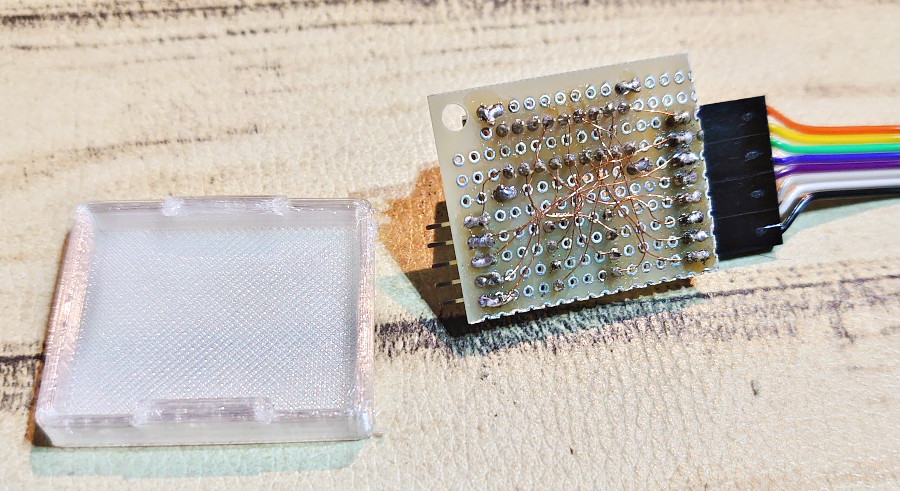

ウラはまぁ適当。TPUで適当な裏蓋作った。

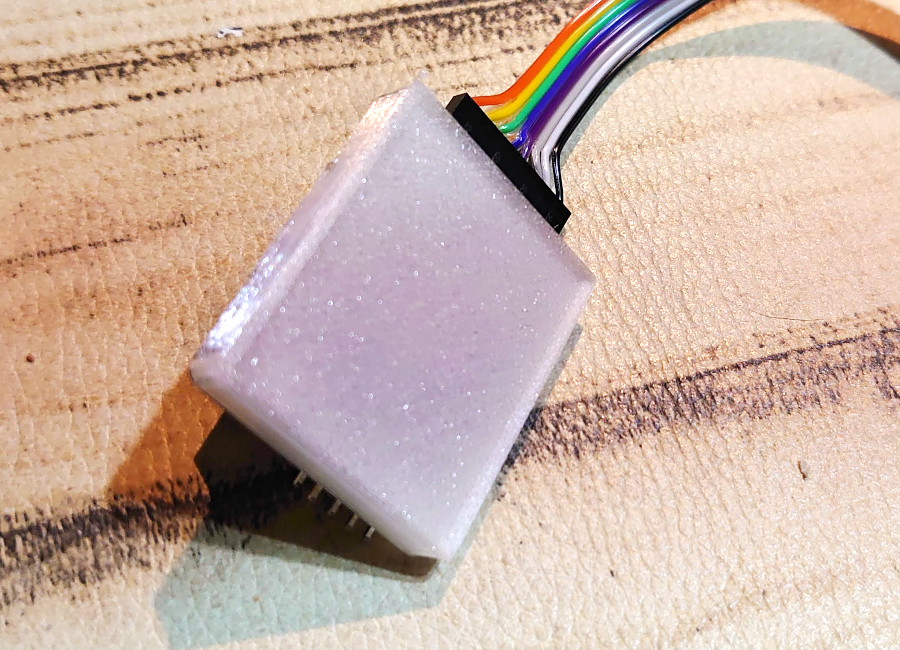

フタ付けるとこんな

表側。

コレでGNDまで全部切り替えられるので、物理的に差し替えてるのと同義なので安心。あとスライドスイッチなので、目視でどっちに切り替わってるのかが解りやすくなった。
まぁ最近pic使ってないんだけど(^^;
