もろもろを。

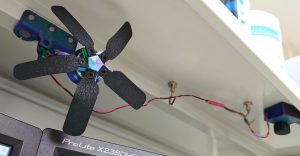

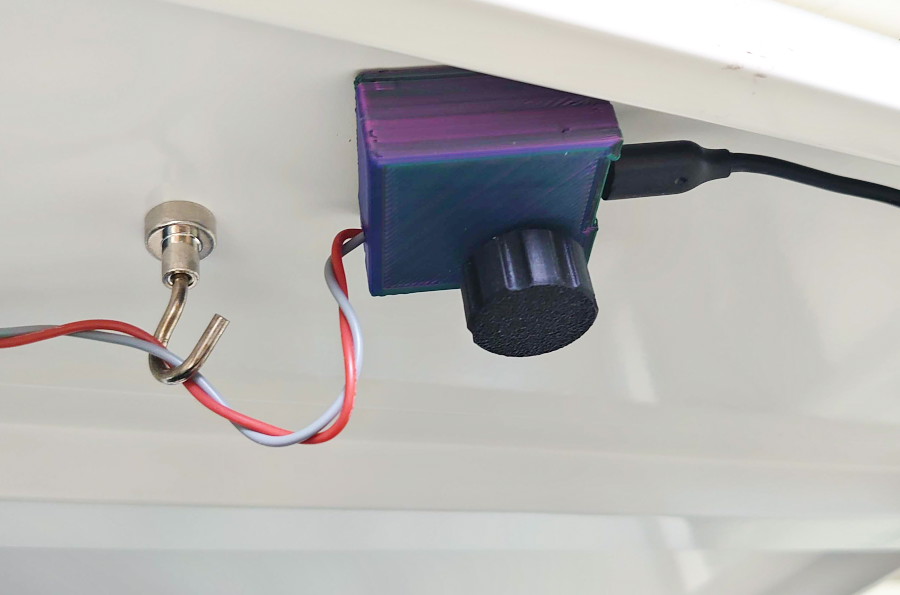

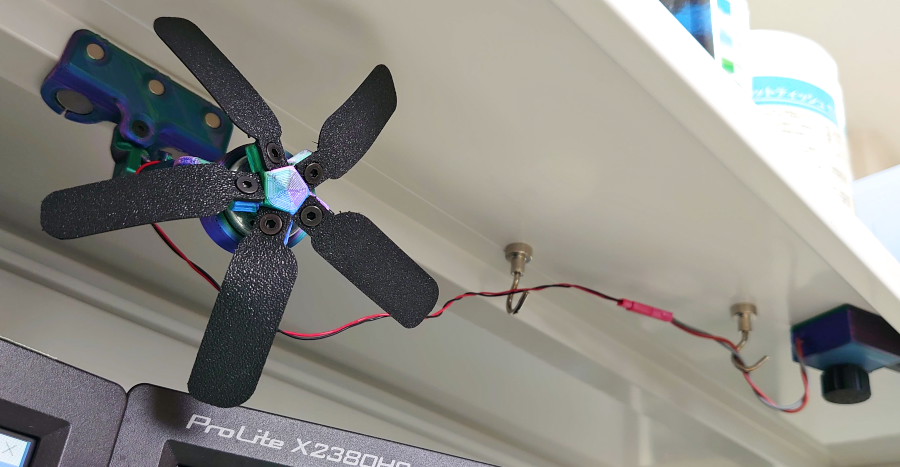

会社のPCの上の棚にマグネットでぶら下げる形で自作のファン取り付け。

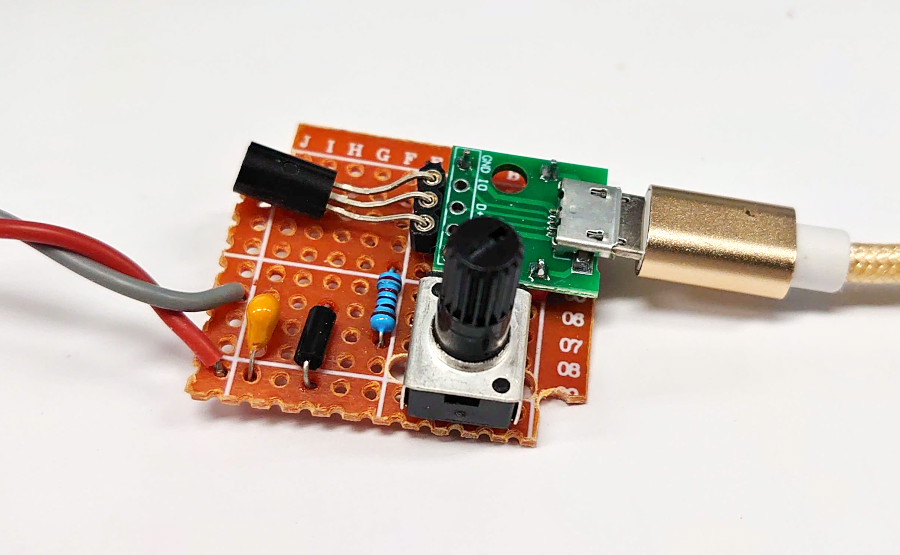

まぁコントローラーは可変抵抗、抵抗、トランジスタ、ダイオード、コンデンサ各一個という簡単なモノだけども。PICでPWM制御とかも試したけど、モーターから音階出たりするので単純な回路に回帰(^^;

作ったのは去年の夏だけど今まで付けてなかった(^^;

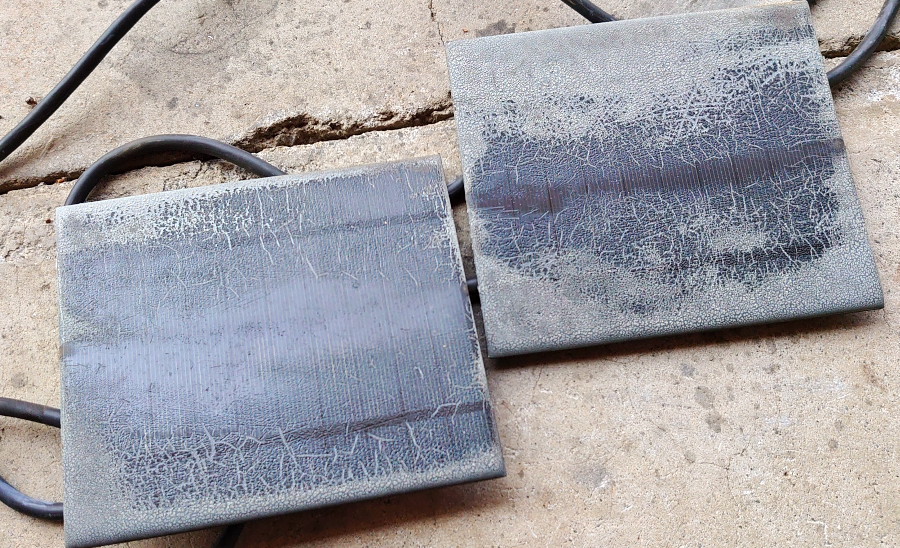

そんでメダカの水温も上がってきたので、そろそろ太陽光パネルと扇風機と思って引っ張り出してきたら、パネルの方は真っ白に

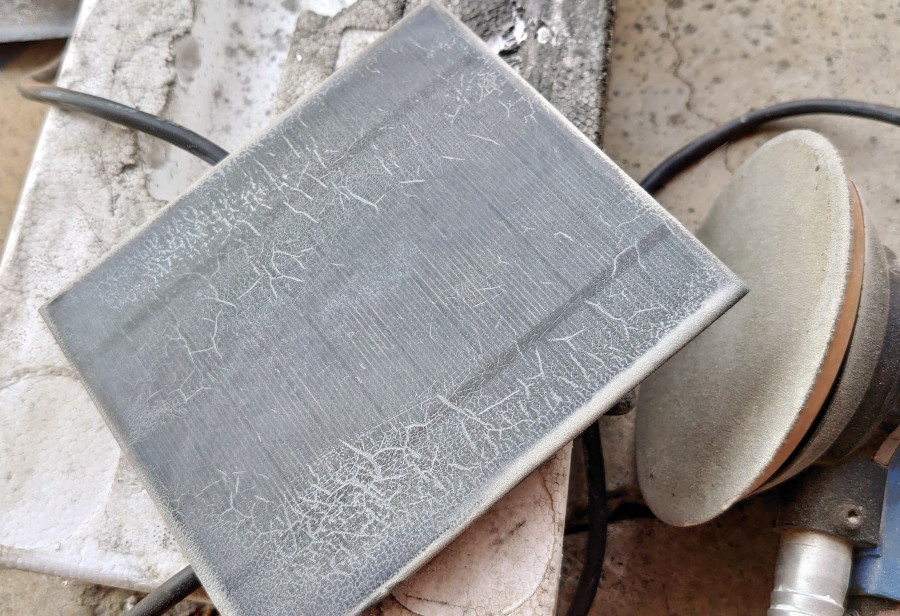

ダブルアクションで適当にゴリゴリ削る

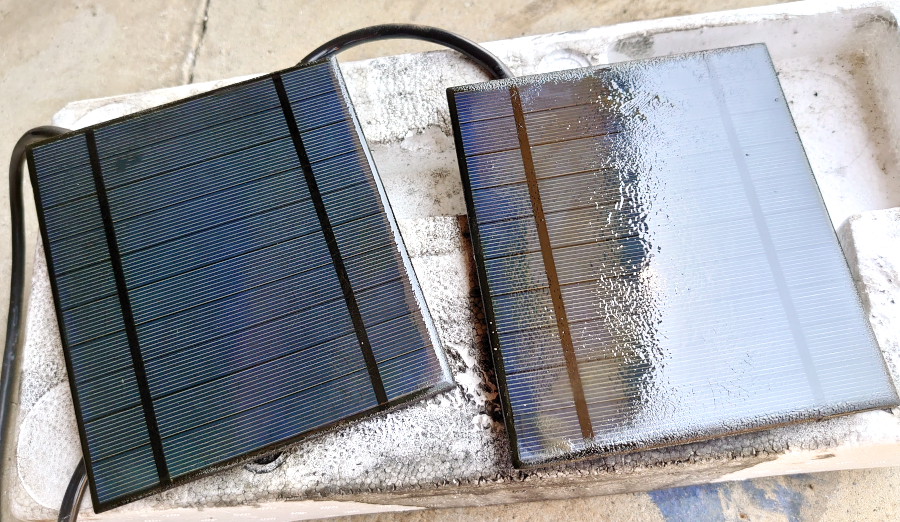

ダイソーのクリア適当に塗る(^^; 完成

そんで2個あるUSB扇風機のうち、1個が回らず。
あらためて安定化電源に接続して回してみると、最初少し回るけど、数秒で止まる。電流も5V1Aくらい流れてる。確認すると基板についてるポリスイッチがすげー熱くなってるので、モーター負荷が高くなりすぎててヒューズに引っかかってるもよう。

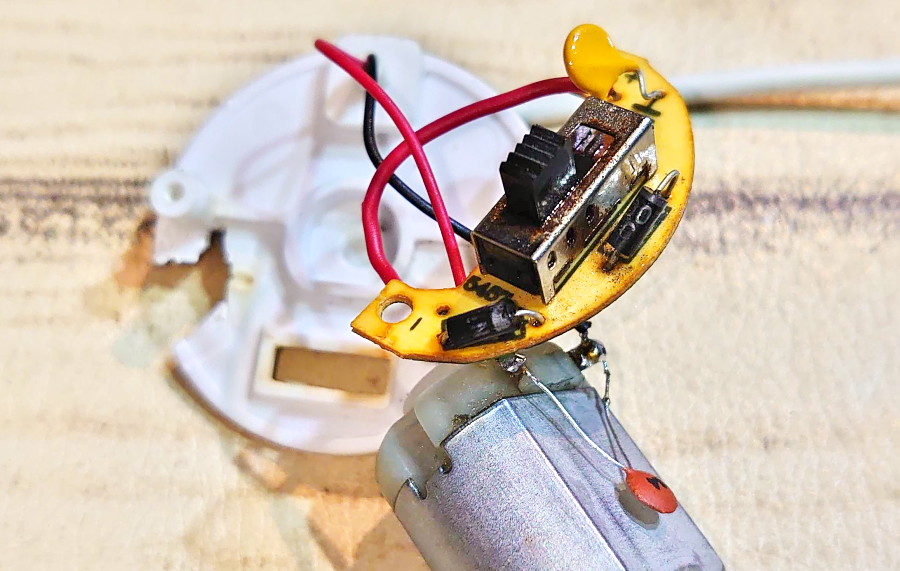

で↑の写真の抵抗測ってみると0Ω。カラーコードがもう見えないけど、0Ωってことはあるのかな。それにしても基板のシルク印刷はダイオードになってるけど抵抗付いてんのね。でモーターのほうはパーツクリーナーで中洗って注油したら5V400mAくらいで回るようになったので使えそう。

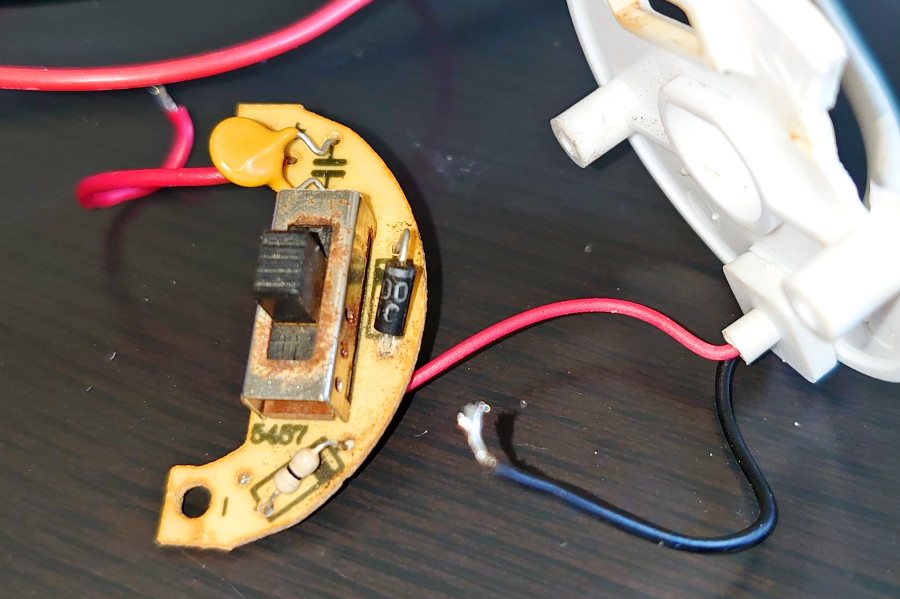

しかし基板についてるダイオード、これスイッチの弱のほうだと通るけど、強のほうだと通らない。てっきりモーターの逆電流対策として付けてあるのかと思ったら、どうも0.6Vの電圧降下を狙って付けてるもよう。なーほねー。抵抗でおなじくらい制限しようとすると1/2抵抗でも厳しいかもだけどダイオードなら1Aくらいいけちゃうゾってことかー。
ついでに0Ωの抵抗がもともと0なのか死んでるのかよくわからないのでシルク印刷通りダイオード付けといた。回転弱くなったとしても、もともと弱で使ってるので問題ないしね
